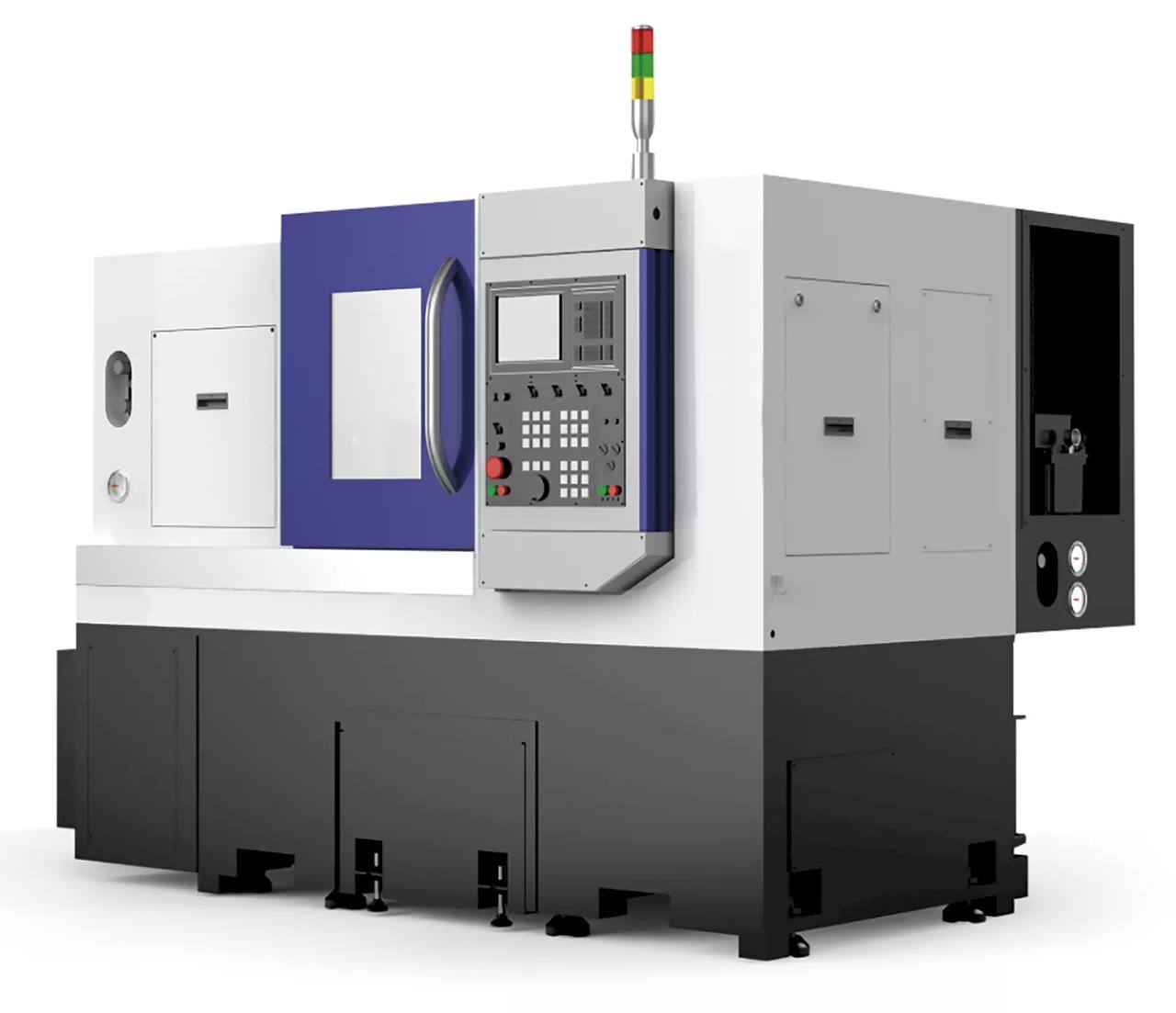

Токарный станок горизонтальный L-35M

Макс. диаметр обработки: 520

Горизонтальный токарный станок с ЧПУ модель L-35M – это двухкоординатный станок с функцией полузамкнутого цикла управления, разработанный путем объединения передовых технологий проектирования в стране и за рубежом. Он может реализовать двухкоординатную многоосевую связь и полузамкнутый цикл ЧПУ станка. Он имеет полностью закрытую кабинетную защиту, раздвижная дверь открывается влево, а вращающаяся консоль расположена на неподвижном защитном кожухе в правом конце, что облегчает управление. Каждая ось сервоподачи принимает высокоскоростную бесшумную шарико-винтовую пару. Эластичная муфта напрямую соединена, которая имеет высокую скорость перемещения, низкий уровень шума, высокую точность позиционирования и точность повторного позиционирования.

Особенности конструкции

  • Серводвигатель оснащен абсолютным энкодером, который не имеет накопленной памяти, а также нет необходимости в поиске опорной точки, и информация о местоположении не будет потеряна после выключения питания. Этот станок имеет высокую точность, удачную компоновку, красивый внешний вид, простую эксплуатацию и удобное обслуживание.
  • Станина станка наклонная 30°, которая имеет преимущества компактной структуры, высокую жесткость, плавное удаление стружки и удобную эксплуатацию. Станок высокоскоростной, имеет высокую точность позиционирования, полностью закрытую кабинетную защиту, автоматическое удаление стружки, автоматическую систему смазки и автоматическую систему охлаждения. Тип направляющих – качения, движущиеся части – это высокоскоростной бесшумный ШВП большого диаметра 032 (уровень С3), который имеет преимущества быстрой подачи, до 30 м/мин, меньшего нагрева и высокую точность позиционирования: +-0,003 мм.
  • Станина оборудования изготовлена из высокопрочного чугуна, поэтому станок отличается высокой жесткостью и имеет стабильную точность.
  • Шпиндель: Система главного привода этого станка использует высокопроизводительный, высокомоментный ременной привод шпинделя, а диапазон скоростей вращения шпинделя составляет 0-4500 об/мин. Мощность двигателя шпинделя 15 кВт. Передняя опора шпинделя использует двухрядные цилиндрические роликовые подшипники и двойные высокоточные радиально-упорные шарикоподшипники, а задняя опора использует двухрядные цилиндрические роликовые подшипники для удовлетворения требований осевых и радиальных сил резания.
  • Инструментальная револьверная голова: На этом станке используется револьверная головка 12-ти позиционная, которая имеет высокую скорость смены инструмента и высокую надежность.
  • Задняя бабка: Гидравлическая задняя бабка с конусом пиноли МТ-5, выдвижение пиноли на 100 мм, диаметр пиноли задней бабки 70мм.
  • Привод: В вертикальных и горизонтальных приводах используются высокопроизводительные серводвигатели Siemens, обладающие высокой точностью позиционирования, гибкостью, надежностью движений.
  • Система ЧПУ: Станок оснащен высокопроизводительным контроллером серии FANUC 0i-TF Plus (5), высокопроизводительный привод шпинделя переменного тока и серводвигатель, который обеспечивает стабильность управления станком, а также функции обработки ЧПУ и вспомогательные функции, необходимые пользователям.
