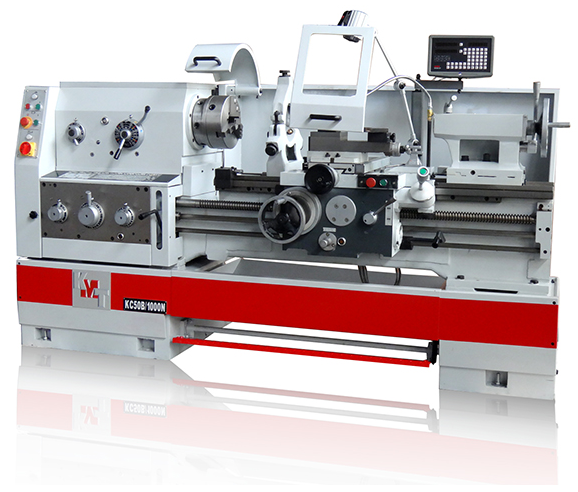

Токарно-винторезный станок CJ6250SB / АНАЛОГ 16К20
Мах размеры обработки над станиной, мм 500
Мах размеры обработки над суппортом, мм 300
Мах размеры обработки над выемкой в станине, мм 710
Мах длина обрабатываемой заготовки, мм 1000…3000
Токарно-винторезный станок CJ6250SB аналог 16К20 предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне.
Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают стабильную работу. Ширина станины 390 мм.
Станок имеет повышенную жесткость шпиндельного узла и жесткость конструкции. Это позволяет вести обработку используя полную мощность привода. Станки просты в эксплуатации и сохраняют точность позиционирования.
Класс точности по ГОСТ 8-82 | Н |
Мах размеры обработки | |
над станиной мм | 500 |
над суппортом, мм | 300 |
над выемкой в станине, мм | 710 |
Эффективная длинна выемки в станине, мм | 230 |
Мах длина обрабатываемой заготовки, мм | 1000..3000 |
Ширина направляющих станины, мм | 390 |
Шпиндель | |
Количество скоростей шпинделя | 24 |
Скорость вращения шпинделя, об/мин | 9-1600 |
Торец шпинделя | D8 |
Диаметр отверстия в шпинделе, мм | 82 |
Конус отверстия в шпинделе | КМ6 1:20 ф90 |
Подачи | |
Количество и диапазон продольных подач, мм/об | 0,028-6,43 |
Количество и диапазон поперечных подач, мм/об | 0,012-2,73 |
Количество и диапазон нарезания резьбы | |
Дюймовая резьба, | 72-1/8 tpi/48 |
Модульная резьба, | 0.5-112/42 |
Питчевая резьба, | 56-1/4 DP/45 |
Метрическая резьба, | 0.5-224/48 |
Диаметр ходового винта, мм | 40 |
Шаг резьбы ходового винта, мм | 12 |
Мах ход пиноли задней бабки, мм | 150 |
Конус пиноли задней бабки, | КМ5 |
Диаметр пиноли задней бабки, мм | 75 |
Наибольший угол поворота резцовых салазок, град | +/-90 |
Мах ход поперечной каретки, мм | 320 |
Мах ход резцовой салазки, мм | 145 |
Число резцов в резцедержателе, шт | 4 |
Сечение резца, мм | 25х25 |
Поперечное ускоренное перемещение, м/мин | 1,9 |
Продольное ускоренное перемещение, м/мин | 4,5 |
Мощность двигателя, кВт: | 7,5 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Размеры мм: | 2632x975x1270 3132x975x1270 3632x975x1270 4632x975x1270 |
Вес кг: | 2100, 2300, 2500, 2900 |
Комплектация | |
1. 3-х кулачковый ручной патрон Ø 250 мм | |
2. 4-х кулачковый ручной патрон Ø 320 мм | |
3. Планшайба Ø 435 мм | |
4. Устройство цифровой индикации (УЦИ) на 2 оси в комплекте с экраном | |
5. Ножной тормоз шпинделя | |
6. Люнет подвижный Ø 6…100 мм и люнет неподвижный Ø 6…125 мм | |
7. Защитное ограждение патрона | |
8. Защитное ограждение от разбрызгивания жидкости | |
9. 4-х позиционный резцедержатель | |
10. Защитный экран резцедержателя | |
11. Задние центры: вращающийся и не вращающийся | |
12. Галогеновая лампа местного освещения | |
13. Система подачи СОЖ с помпой | |
14. Установленные приводные ремни | |
15. Шприц для смазки | |
16. Комплект специальных инструментов для обслуживания станка | |
17. Комплект опор для установки станка | |
18. Паспорт | |
19. Руководство по эксплуатации на русском языке | |
20. Упаковка станка | |
